NNSK ซีรีส์ ดอกสว่าน บิดแป้งทอดรูลึก (แบบทำความเย็นภายใน) (12D)
| วัสดุแปรรูป | เหล็กอ่อน
HB≤180 | เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก
~30HRC | เหล็กชุบแข็ง
~40HRC | สแตนเลส | เหล็กหล่อ | เหล็กหล่อกลม | อลูมิเนียมอัลลอยด์ | โลหะผสมทนความร้อน |
| ความเร็วในการตัด | 60~120ม./นาที | 60~120ม./นาที | 50~80ม./นาที | 40~60ม./นาที | 80~150ม./นาที | 60~120ม./นาที | 100~180ม./นาที | 10~20ม./นาที |
เส้นผ่านศูนย์กลาง
(มม.) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) |
| 3 | 10600 | 0.06~0.1 | 10600 | 0.06~0.1 | 7400 | 0.06~0.1 | 5300 | 0.03~0.07 | 12700 | 0.06~0.1 | 9500 | 0.06~0.1 | 15000 | 0.09~0.12 | 2100 | 0.03~0.06 |
| 4 | 8000 | 0.08~0.12 | 8000 | 0.08~0.12 | 5600 | 0.08~0.12 | 4000 | 0.04~0.08 | 96000 | 0.08~0.12 | 7000 | 0.08~0.12 | 11000 | 0.10~0.15 | 1600 | 0.04~0.07 |
| 5 | 6400 | 0.10~0.14 | 6400 | 0.10~0.14 | 4500 | 0.10~0.14 | 3200 | 0.05~0.10 | 7600 | 0.10~0.14 | 5700 | 0.10~0.14 | 9000 | 0.10~0.15 | 1250 | 0.05~0.9 |
| 6 | 5300 | 0.11~0.16 | 5300 | 0.11~0.16 | 3700 | 0.11~0.16 | 2700 | 0.06~0.12 | 6400 | 0.11~0.16 | 4700 | 0.11~0.16 | 7400 | 0.11~0.16 | 1050 | 0.06~0.11 |
| 8 | 4000 | 0.13~0.19 | 4000 | 0.13~0.19 | 2800 | 0.13~0.19 | 2000 | 0.08~0.16 | 4800 | 0.13~0.19 | 3600 | 0.13~0.19 | 5600 | 0.13~0.19 | 800 | 0.08~0.14 |
| 10 | 3200 | 0.14~0.22 | 3200 | 0.14~0.22 | 2200 | 0.14~0.22 | 1600 | 0.10~0.18 | 3800 | 0.14~0.22 | 2800 | 0.14~0.22 | 4500 | 0.14~0.22 | 600 | 0.10~0.16 |
| 12 | 2700 | 0.16~0.24 | 2700 | 0.16~0.24 | 1900 | 0.16~0.24 | 1300 | 0.12~0.20 | 3200 | 0.16~0.24 | 2400 | 0.16~0.24 | 3700 | 0.16~0.24 | 500 | 0.12~0.18 |
| 14 | 2300 | 0.18~0.28 | 2300 | 0.18~0.28 | 1600 | 0.18~0.28 | 1100 | 0.13~0.22 | 2700 | 0.18~0.28 | 2100 | 0.18~0.28 | 3200 | 0.18~0.28 | 450 | 0.13~0.20 |
| 16 | 2100 | 0.20~0.30 | 2100 | 0.20~0.30 | 1400 | 0.20~0.30 | 1050 | 0.14~0.25 | 2100 | 0.20~0.30 | 1800 | 0.20~0.30 | 2800 | 0.25~0.36 | 400 | 0.14~0.23 |
| 18 | 1800 | 0.22~0.32 | 1800 | 0.22~0.32 | 1200 | 0.22~0.32 | 950 | 0.15~0.28 | 1800 | 0.22~0.32 | 1600 | 0.22~0.32 | 2500 | 0.28~0.38 | 350 | 0.15~0.25 |
| 20 | 1600 | 0.25~0.35 | 1600 | 0.25~0.35 | 1100 | 0.25~0.35 | 800 | 0.16~0.30 | 1600 | 0.25~0.35 | 1400 | 0.25~0.35 | 2300 | 0.30~0.40 | 320 | 0.16~0.28 |
NNSK Series ดอกสว่าน บิดแป้งทอดรูลึก (แบบทำความเย็นภายใน) (20D / 30D)
| วัสดุแปรรูป | เหล็กอ่อน
HB≤180 | เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก
~30HRC | เหล็กชุบแข็ง
~40HRC | สแตนเลส | เหล็กหล่อ | เหล็กหล่อกลม | อลูมิเนียมอัลลอยด์ | โลหะผสมทนความร้อน |
| ความเร็วในการตัด | 70~90ม./นาที | 50~80ม./นาที | 40~60ม./นาที | 40~60ม./นาที | 50~80ม./นาที | 60~80ม./นาที | 100~180ม./นาที | 8~15ม./นาที |
เส้นผ่านศูนย์กลาง
(มม.) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) | ความเร็วในการหมุน
(นาที -1 ) | อัตราการป้อน
(มม./รอบ) |
| 3 | 8250 | 0.06~0.1 | 7650 | 0.06~0.1 | 5200 | 0.06~0.1 | 4750 | 0.03~0.07 | 7100 | 0.06~0.1 | 7600 | 0.06~0.1 | 12750 | 0.09~0.12 | 1350 | 0.03~0.06 |
| 4 | 6250 | 0.08~0.12 | 5750 | 0.08~0.12 | 3900 | 0.08~0.12 | 3600 | 0.04~0.08 | 5400 | 0.08~0.12 | 5600 | 0.08~0.12 | 9350 | 0.10~0.15 | 1050 | 0.04~0.07 |
| 5 | 5000 | 0.10~0.14 | 4600 | 0.10~0.14 | 3150 | 0.10~0.14 | 2900 | 0.05~0.10 | 4250 | 0.10~0.14 | 4550 | 0.10~0.14 | 7650 | 0.10~0.15 | 800 | 0.05~0.09 |
| 6 | 4150 | 0.11~0.16 | 3800 | 0.11~0.16 | 2600 | 0.11~0.16 | 2450 | 0.06~0.12 | 3600 | 0.11~0.16 | 3750 | 0.11~0.16 | 6300 | 0.11~0.16 | 700 | 0.06~0.11 |
| 8 | 3100 | 0.13~0.19 | 2900 | 0.13~0.19 | 1950 | 0.13~0.19 | 1800 | 0.08~0.16 | 2700 | 0.13~0.19 | 2900 | 0.13~0.19 | 4750 | 0.13~0.19 | 500 | 0.08~0.14 |
| 10 | 2500 | 0.14~0.22 | 2300 | 0.14~0.22 | 1550 | 0.14~0.22 | 1450 | 0.10~0.18 | 2150 | 0.14~0.22 | 2250 | 0.14~0.22 | 3850 | 0.14~0.22 | 400 | 0.10~0.16 |
| 12 | 2100 | 0.16~0.24 | 1950 | 0.16~0.24 | 1350 | 0.16~0.24 | 1150 | 0.12~0.20 | 1800 | 0.16~0.24 | 1900 | 0.16~0.24 | 3150 | 0.16~0.24 | 350 | 0.12~0.18 |
| 14 | 1800 | 0.18~0.28 | 1650 | 0.18~0.28 | 1100 | 0.18~0.28 | 1000 | 0.13~0.22 | 1500 | 0.18~0.28 | 1700 | 0.18~0.28 | 2700 | 0.18~0.28 | 300 | 0.13~0.20 |
1. เมื่อใช้เครื่องมือนี้เป็นครั้งแรก ให้ทดสอบการตัดที่ 90% ของความเร็วตัด หรือ 85% ของอัตราการป้อนตามข้อมูลข้างต้น เมื่อสภาพการตัดมีเสถียรภาพ ให้เพิ่มความเร็วตัดและอัตราการป้อนทีละรายการ
2. ตารางเงื่อนไขการตัดมาตรฐานนี้ใช้กับน้ำมันตัดกลึงที่ละลายน้ำได้
3. เมื่อติดตั้งเครื่องมือตัด โปรดใช้หัวจับที่สะอาดและปราศจากข้อบกพร่อง และควบคุมระยะรันเอาท์ในแนวรัศมีของดอกสว่านภายใน 0.02 มม.

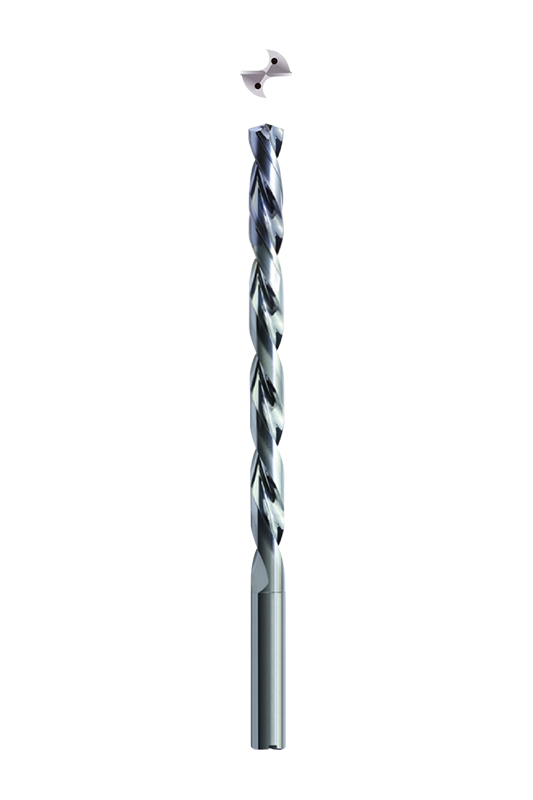

ดอกสว่านเกลียวสำหรับการเจาะรูลึก NNSK โดดเด่นด้วยการออกแบบการระบายความร้อนภายในที่ช่วยเพิ่มการคายเศษได้อย่างมาก ทำให้มั่นใจได้ถึงการตัดเฉือนในระยะยาวที่มั่นคง โครงสร้างดอกสว่านที่ได้รับการปรับปรุงให้เหมาะสมมีอัตราส่วนความลึกต่อเส้นผ่านศูนย์กลางที่หลากหลาย รวมถึง 12D, 20D และ 30D เพื่อตอบสนองความต้องการในการเจาะรูลึกต่างๆ มุมปลายที่ออกแบบอย่างแม่นยำช่วยปรับปรุงประสิทธิภาพการเจาะ ลดความต้านทานในการตัด และเพิ่มความแม่นยำในการตัดเฉือนโดยรวม
ผลิตด้วยวัสดุประสิทธิภาพสูงและเทคโนโลยีการเคลือบขั้นสูง ดอกสว่านเหล่านี้มีความทนทานต่อการสึกหรอและทนความร้อนได้ดีกว่า ช่วยยืดอายุการใช้งานของเครื่องมือ การเจียรที่แม่นยำทำให้คมตัดคม ลดแรงตัดและปรับปรุงคุณภาพผิวสำเร็จ นอกจากนี้ ตัวดอกสว่านเสริมความแข็งแรงยังช่วยเพิ่มความแข็งแกร่ง ทำให้มั่นใจได้ถึงความเสถียรแม้ภายใต้สภาวะการตัดเฉือนที่มีความเข้มข้นสูง จึงช่วยลดความเสี่ยงในการแตกหักของเครื่องมือให้เหลือน้อยที่สุด
มีตัวเลือกเส้นผ่านศูนย์กลางและความยาวให้เลือกหลากหลาย เพื่อรองรับสถานการณ์การเจาะรูลึกต่างๆ ตั้งแต่ขนาดมาตรฐานไปจนถึงโมเดลแบบกำหนดเอง ผู้ใช้สามารถเลือกตัวเลือกเพื่อให้ตรงกับความต้องการชิ้นงานเฉพาะได้อย่างยืดหยุ่น ไม่ว่าจะสำหรับการผลิตจำนวนมากหรืองานตัดเฉือนเฉพาะทาง เครื่องเจาะรูลึก NNSK มอบโซลูชันระดับมืออาชีพ
ดอกสว่านเหล่านี้เหมาะอย่างยิ่งสำหรับการตัดเฉือนวัสดุ เช่น เหล็กอ่อน (HB<180) สแตนเลส เหล็กหล่อ เหล็กดัด และโลหะผสมทนความร้อน โดยเฉพาะอย่างยิ่ง พวกมันทำงานได้ดีเป็นพิเศษในการใช้งานเหล็กหล่อและเหล็กดัด ทำให้มั่นใจได้ว่าการขุดเจาะมีประสิทธิภาพสูงและมีความแม่นยำสูง
