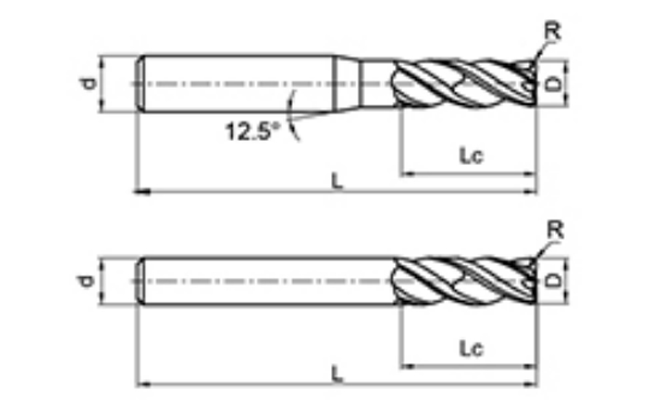

| ไม่ | เส้นผ่านศูนย์กลาง ดี | อาร์ แองเกิล ร | ความยาวขลุ่ย ลค | ความยาวโดยรวม ล | ก้าน Dia ง | จำนวนใบมีด เอฟ |
| NNB-4R-D4-R0.2 | 4 | 0.2 | 10 | 50 | 4 | 4 |
| NNB-4R-D4-R0.5 | 4 | 0.5 | 10 | 50 | 4 | 4 |
| NNB-4R-D5-R0.5 | 5 | 0.5 | 13 | 50 | 6 | 4 |
| NNB-4R-D5-R1 | 5 | 1 | 13 | 50 | 6 | 4 |
| NNB-4R-D6-R0.5 | 6 | 0.5 | 15 | 50 | 6 | 4 |
| NNB-4R-D6-R1 | 6 | 1 | 15 | 50 | 6 | 4 |
| NNB-4R-D8-R0.5 | 8 | 0.5 | 20 | 60 | 8 | 4 |
| NNB-4R-D8-R1 | 8 | 1 | 20 | 60 | 8 | 4 |
| NNB-4R-D10-R0.5 | 10 | 0.5 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R1 | 10 | 1 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R2 | 10 | 2 | 25 | 75 | 10 | 4 |
| NNB-4R-D10-R3 | 10 | 3 | 25 | 75 | 10 | 4 |
| NNB-4R-D12-R0.5 | 12 | 0.5 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R1 | 12 | 1 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R2 | 12 | 2 | 30 | 75 | 12 | 4 |
| NNB-4R-D12-R3 | 12 | 3 | 30 | 75 | 12 | 4 |
| NNB-4R-D16-R1 | 16 | 1 | 45 | 100 | 16 | 4 |
| NNB-4R-D16-R2 | 16 | 2 | 45 | 100 | 16 | 4 |
| NNB-4R-D16-R3 | 16 | 3 | 45 | 100 | 16 | 4 |
| NNB-4R-D20-R1 | 20 | 1 | 45 | 100 | 20 | 4 |
| NNB-4R-D20-R2 | 20 | 2 | 45 | 100 | 20 | 4 |
| NNB-4R-D20-R3 | 20 | 3 | 45 | 100 | 20 | 4 |
| วัสดุแปรรูป | เหล็กหล่อ, เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก
~30HRC | สแตนเลส | เหล็กชุบแข็งสำเร็จรูป เหล็กชุบแข็ง และเหล็กนิรภัย
~40HRC | เหล็กชุบแข็งสำเร็จรูป เหล็กชุบแข็ง และเหล็กนิรภัย
~50HRC | เหล็กชุบแข็ง
~55HRC |
เส้นผ่านศูนย์กลาง
(มม.) | ความเร็วในการหมุน
(ขั้นต่ำ⁻¹) | ความเร็วในการป้อน
(มม./นาที) | ความเร็วในการหมุน
(ขั้นต่ำ⁻¹) | ความเร็วในการป้อน
(มม./นาที) | ความเร็วในการหมุน
(ขั้นต่ำ⁻¹) | ความเร็วในการป้อน
(มม./นาที) | ความเร็วในการหมุน
(ขั้นต่ำ⁻¹) | ความเร็วในการป้อน
(มม./นาที) | ความเร็วในการหมุน
(ขั้นต่ำ⁻¹) | ความเร็วในการป้อน
(มม./นาที) |
| 3 | 15900 | 1460 | 8500 | 215 | 13270 | 1140 | 10600 | 755 | 7430 | 430 |
| 4 | 11900 | 1510 | 6370 | 225 | 9950 | 1160 | 8000 | 770 | 570 | 440 |
| 5 | 9500 | 1620 | 5060 | 225 | 7960 | 1210 | 6400 | 810 | 4460 | 465 |
| 6 | 7900 | 1590 | 4250 | 250 | 6630 | 1235 | 5300 | 825 | 3710 | 465 |
| 8 | 5900 | 1590 | 3180 | 250 | 4970 | 1220 | 4000 | 815 | 2785 | 485 |
| 10 | 4700 | 157 | 2550 | 250 | 3980 | 1210 | 3200 | 810 | 2230 | 450 |
| 12 | 4000 | 1570 | 2120 | 250 | 3310 | 1210 | 2650 | 810 | 1855 | 450 |
| 14 | 3400 | 1460 | 1820 | 215 | 2840 | 1130 | 2300 | 755 | 1590 | 430 |
| 16 | 3000 | 1460 | 1590 | 215 | 2480 | 1130 | 2000 | 755 | 1390 | 430 |
| 18 | 2600 | 1440 | 1410 | 190 | 2210 | 1115 | 1800 | 740 | 1240 | 420 |
| 20 | 2400 | 1440 | 1270 | 190 | 1990 | 1115 | 1600 | 740 | 1115 | 420 |

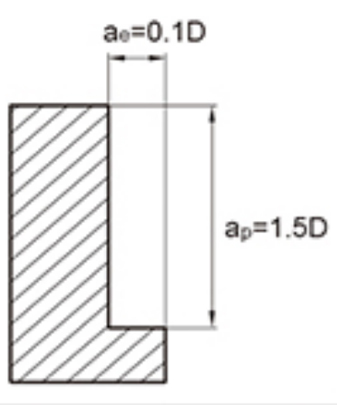

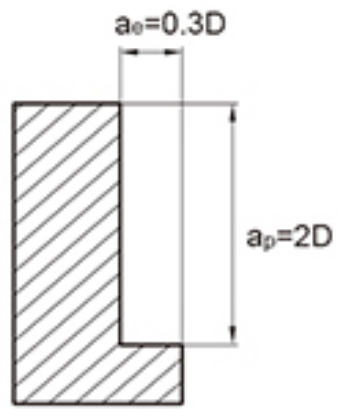

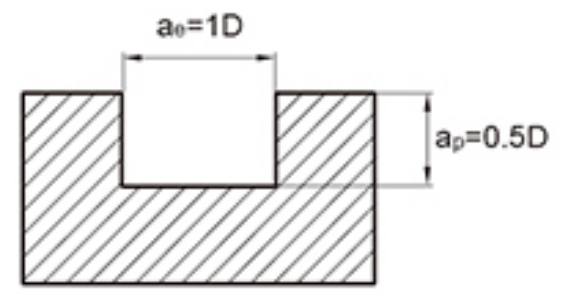

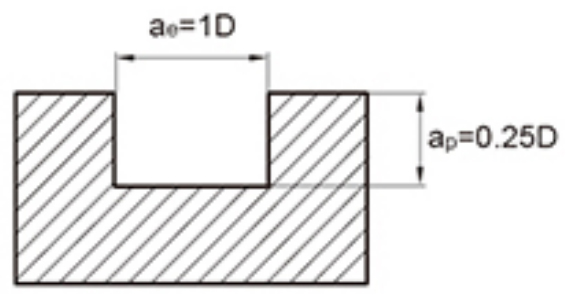

| ความลึกของการตัดสูงสุด |  |  |
 |  |
1. ตารางด้านบนแสดงค่ามาตรฐานสำหรับการกัดข้าง เมื่อตัดร่องด้วยเครื่องมือ ความเร็วควรอยู่ที่ 60% ถึง 80% ของตารางด้านบน และอัตราการป้อนควรอยู่ที่ 50% ถึง 70% ตามมาตรฐาน
2. กรุณาใช้เครื่องมือเครื่องจักรที่มีความแม่นยำสูงและผู้ถือเครื่องมือ
3. โปรดใช้ระบบระบายความร้อนด้วยอากาศหรือน้ำมันตัดกลึงที่มีโอกาสเกิดควันน้อย
4. ขอแนะนำให้ใช้การกัดตามลำดับสำหรับการกัดข้าง
5. เมื่อการติดตั้งเครื่องมือกลและชิ้นงานไม่ดี อาจเกิดการสั่นสะเทือนและเสียงที่ผิดปกติได้ ในกรณีนี้ ความเร็วและอัตราการป้อนในตารางด้านบนควรลดลงเมื่อเทียบเป็นรายปี
6. ลดระยะยื่นของเครื่องมือให้เหลือน้อยที่สุดโดยไม่มีการรบกวน
หัวกัดสเตนเลสทรงกลมฟันเลื่อยไม่เท่ากัน 4 ฟันมีการออกแบบระยะพิทช์ฟันไม่เท่ากัน กระจายแรงตัดให้เหมาะสม ลดการสั่นสะเทือนของการตัดอย่างมีประสิทธิภาพ และปรับปรุงเสถียรภาพในการตัดเฉือน การออกแบบนี้เหมาะอย่างยิ่งสำหรับวัสดุที่ตัดเฉือนยาก ช่วยให้มั่นใจได้ถึงอายุการใช้งานเครื่องมือที่ยาวนานขึ้น ขณะเดียวกันก็ปรับปรุงคุณภาพของพื้นผิวที่ผ่านการแปรรูปด้วย
หัวกัดผลิตขึ้นโดยใช้เทคโนโลยีการเจียรที่มีความแม่นยำสูงและเลือกใช้วัสดุป้องกันการกะเทาะที่มีความเหนียวสูง 0.5μm จับคู่กับเทคโนโลยีการเคลือบเฉพาะเหล็กกล้าไร้สนิมล่าสุดเพื่อลดความต้านทานในการตัดเพิ่มเติม มุมเกลียวที่ได้รับการปรับปรุงที่ 38°-41° ช่วยลดความร้อนในการตัด เพิ่มประสิทธิภาพในการขจัดเศษ และช่วยให้การตัดเฉือนราบรื่นยิ่งขึ้น
เหมาะสำหรับการตัดเฉือนวัสดุหลายประเภท รวมถึงเหล็กหล่อ (S50C/HT250/Q235) เหล็กโลหะผสม (P20/H13/D2) เหล็กกล้าเครื่องมือ เหล็กชุบแข็งและเหล็กกล้าอบคืนตัว (NAK80/718H/FDAC) เหล็กอบร้อน (SKD61/1.2343ESR) สแตนเลส (SUS304/316/316L) และโลหะผสมไททาเนียม (Ti-6Al-4V) มีประสิทธิภาพดีเยี่ยมในช่วงความแข็ง 22HRC ถึง 55HRC
มีข้อมูลจำเพาะให้เลือกหลากหลาย โดยมีเส้นผ่านศูนย์กลางหัวกัดตั้งแต่ 4 มม. ถึง 20 มม. และรัศมีส่วนโค้งเสริมตั้งแต่ 0.2 มม. ถึง 3 มม. เพื่อรองรับความต้องการในการตัดเฉือนที่แตกต่างกัน ด้วยตัวเลือกต่างๆ สำหรับความยาวคัตเตอร์ เส้นผ่านศูนย์กลางด้าม และความยาวโดยรวม รุ่นต่างๆ จึงมีความหลากหลายและสามารถนำมารวมกันได้อย่างยืดหยุ่นเพื่อให้ตรงตามสถานการณ์การตัดเฉือนที่มีความแม่นยำต่างๆ
